| DIPOL ASIMÈTRIC PER VARIES BANDES Normalment el dipol ressona o adapta be a una, o com a molt a dues bandes. L’avantatge del dipol asimètric es que podem “jugar” amb el punt d’alimentació i el càlcul de la freqüència mes baixa, per fer-lo ressonar a mes bandes. En el meu web (ea3ail.com) podeu comprovar-ho amb el calculador d’antenes. | |
 | |

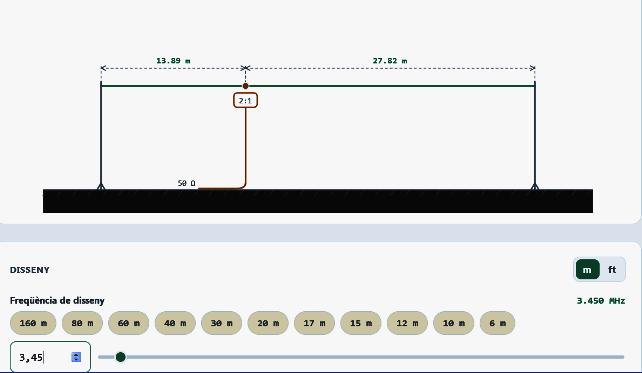

| El punt d’alimentació el farem amb un balun 2:1, o millor encara amb un 6:1 al 33% de la llargada total. 28,82 mts un costat, i 12,89 per l’altre. | |
 | |
| He fet el càlcul a 3.450 (per sota de la banda) per tal que a les altres bandes que m’interessa ressoni amb un ROE acceptable. | |
 | |

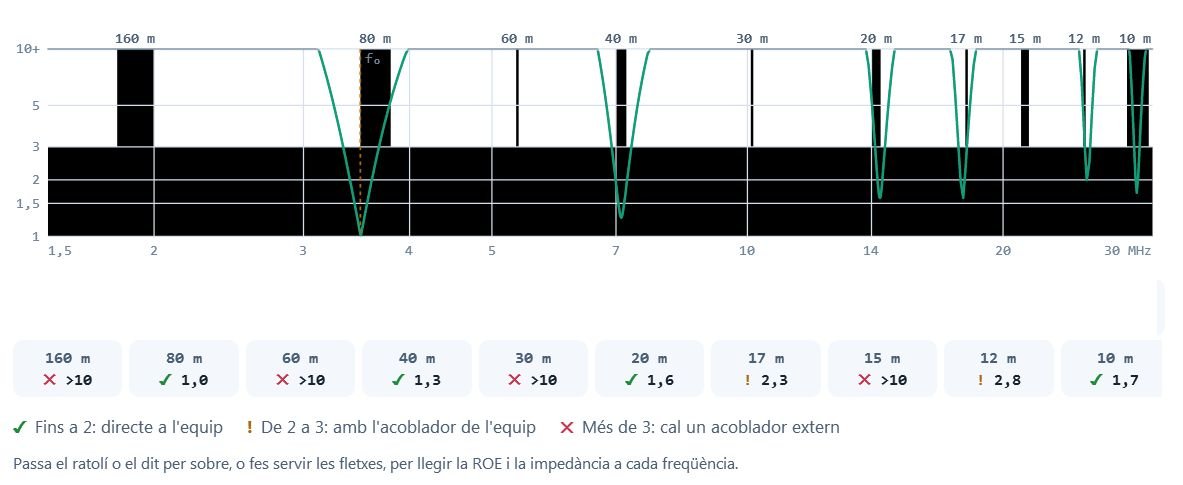

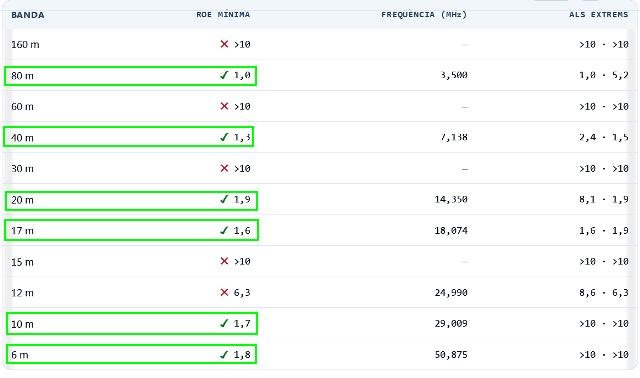

| Aquí podeu veure la gràfica de ROE i adaptació a diferents bandes : 80, 40, 20, 17, 10, i 6 metres. En tot cas fins a 2 o 2.5 de ROE podem adaptar amb l’equip però fins a 4 ho podem fer amb acoblador extern. | |
 | |

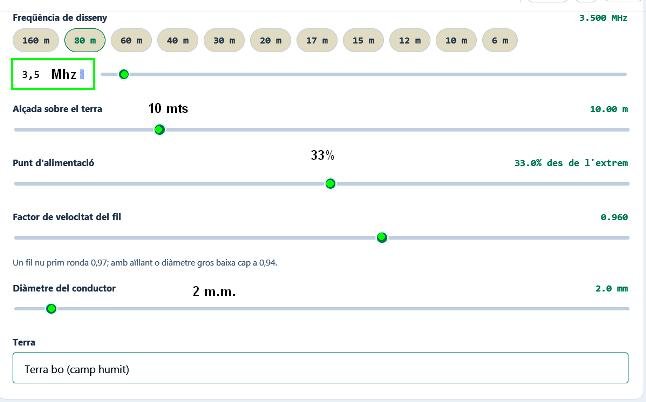

| Podeu jugar amb l’alçada d’antena,el punt alimentació, el factor de velocitat del fil, i el gruix del fil. En aquest exemple he triat un terra bo. Estic treballant per poder veure la gràfica SENCERA de 1,5 Mhz a 30 Mhz. 73 | |
